Jeden priestor pre všetky systémy upchávok a API plánov
Variabilita upchávkového priestoru čerpadiel SPIRAM spočíva v pripravenosti konštrukčného vyhotovenia zadného disku čerpadla pre rôzne typy upchávok. Nezávisle od výrobcu je možné použiť rôzne prevedenia mechanických upchávok.
Najčastejšie používané sú nasledujúce možnosti:
Ochrana upchávky
Upchávka je chránená dvoma spôsobmi. Kužeľový tvar upchávkovej komory umožňuje prirodzené odvádzanie nazhromaždeného vzduchu smerom do výtlaku čerpadla. Vďaka tomuto riešeniu sa k upchávke v každom prípade dostane čerpané médium, ktoré upchávku maže a chladí. Špirálová drážka odvádza kal a pevné častice smerom od upchávky do výtlaku čerpadla jednoduchým spôsobom. Zadná časť obežného kolesa resp. unášača rotuje, čím odovzdáva časť kinetickej energie kvapaline, ktorá sa nachádza v upchávkovom priestore. Špirálovitá drážka je orientovaná tak, aby rotácia kvapaliny dopravovala nečistoty smerom do výtlaku čerpadla. Týmto spôsobom je eliminované abrazívne pôsobenie nečistôt na pracovné plochy mechanických upchávok a je výrazne predĺžená ich životnosť.
Jednoduchá upchávka – štandardné riešenie
Jednoduchá mechanická upchávka bez potreby externého domazávania.
Kartridžová upchávka
Štandardný upchávkový priestor je dostatočne veľký pre väčšinu kartridžových upchávok na trhu.
Vyhrievaný/ chladený upchávkový priestor
Systém výhrevu alebo chladenia upchávky je jednoducho inštalovateľný pre všetky čerpadlá typu SPIRAM.
Jednoduchá upchávka + ochranné púzdro
Použitie v kombinácii s plánom 11 (hltenie z výtlaku) alebo s plánom 32 (hltenie z externého okruhu). Dostupnosť tiež bez zahlcovacieho krúžka.
Jednoduchá upchávka + zahlcovací krúžok + ochranné púzdro
Použitie pri čerpaní horúcich tekutín v kombinácii s externým výmenníkom tepla – plán 23.
Jednoduchá upchávka + hltenie
Hltenie primárne určené pre parné bariérové tesnenia.
Jednoduchá upchávka + automaticky mazané tesniace krúžky
Kombinovaná upchávka pre suchý chod bez potreby prídavných kvapalín a hltenia. Bezpečné bariérové tesnenie pre nebezpečné kvapaliny a pre ATEXové prevedenia.
Jednoduchá upchávka umiestnená blízko obežného kolesa
Jednoduchá mechanická upchávka pre znečistené a viskózne tekutiny. Možnosť použiť mechanickú upchávku umiestnenú blízko obežného kolesa..

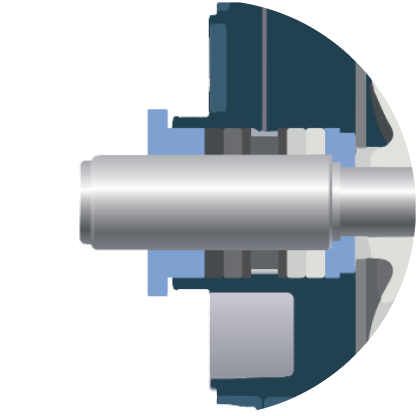

Šnúrové tesnenie s hydraulickou bariérou
Šnúrové tesnenie s bariérovým zahlcovacím. Dostupnosť aj bez zahlcovacieho krúžka.

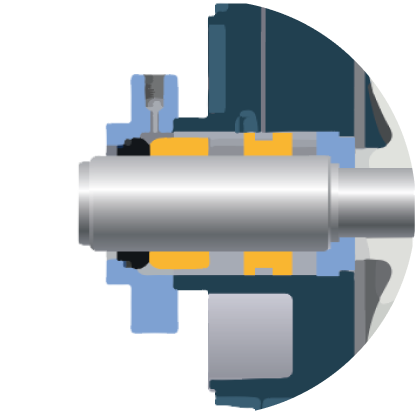

Dvojitá tandemová mechanická upchávka
Dvojitá tandemová mechanická upchávka -plán 52. Dostupnosť tiež aj s prípojkou na preplachovanie sekundárneho upchávkového priestoru.

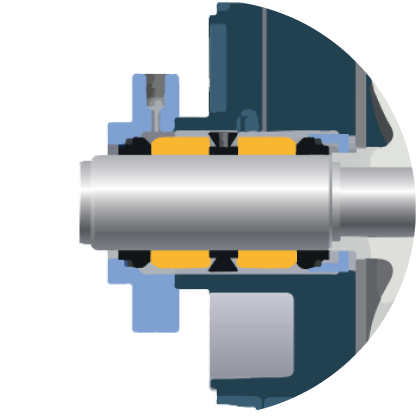

Dvojitá mechanická upchávka s usporiadaním chrbtom k sebe s hydrodynamickým krúžkom
Dvojitá mechanická upchávka s usporiadaním chrbtom k sebe s hydrodynamickým krúžkom – plán 53 (plán 54).
Jednoduchá upchávka umiestnená blízko obežného kolesa
Jednoduchá mechanická upchávka pre znečistené a viskózne tekutiny. Možnosť použiť mechanickú upchávku umiestnenú blízko obežného kolesa.

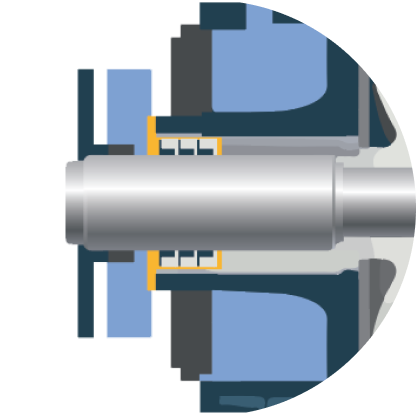

Automaticky mazané tesniace krúžky
Automaticky mazané tesniace krúžky vhodné pre čisté a viskózne médiá. Dostupnosť aj spolu s puzdrom s keramickým povlakovaním.
Tesniace krúžky + hltenie + vyhrievaný upchávkový priestor
Prevedenie typu “V”, ale s preplachom šnúrového tesnenia, s vyhrievaným upchávkovým priestorom.

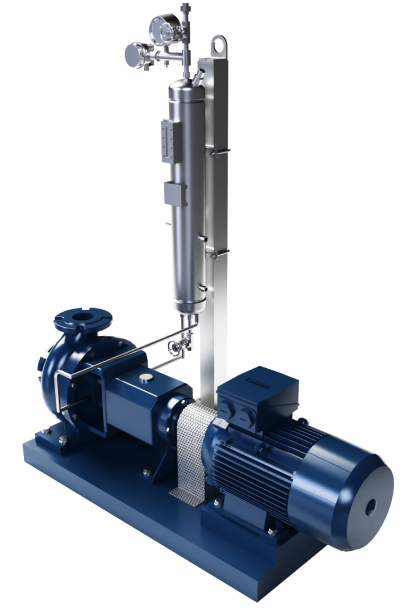

Tlakové nádoby, termosifóny, a iné
Hltenie primárne určené pre parné bariérové tesnenia.
